net-line FW-50

Das net-line FW-50 ist eine modulare, universell einsetzbare Fernwirkstation, die gleichzeitig als Router (auf Wunsch auch redundant ausgeführt) mit hoher Standfestigkeit für anspruchsvolle Kommunikations- und Automatisierungs-anwendungen verwendet werden kann.

net-line FW-50

Zwei getrennte Netzwerksegmente erlauben eine Entkopplung des Leitstellen- und des Prozess-LANs.





Hohe Flexibilität

Mit seinen steckbaren E/A-Baugruppen sowie Schnittstellenmodulen mit hoher Störspannungsfestigkeit bietet das FW-50 viel Flexibilität. Ein Vorteil in diesem Zusammenhang ist die Möglichkeit der kosteneffizienten Weiterverwendung älterer SAE-Baugruppen, z. B. aus dem FW-10 und dem FW-40. Dank drei verschiedener Baugrößen (Baugruppenträger S, M und L) kann das FW-50 für unterschiedlichste Anwendungen von kleinen bis hin zu sehr großen Mengengerüstanforderungen eingesetzt werden.



Möglichkeit der Kaskadierung

Für die Umsetzung besonders großer Mengengerüste lassen sich mehrere FW-50-Einheiten kaskadieren. Dabei werden mehrere Baugruppenträger über ein internes LAN verknüpft und mit einer gemeinsamen Stationsadresse geführt (also wie eine einzelne Station behandelt). Auf diese Weise lassen sich Stationen mit einigen tausend Ein- und Ausgängen realisieren. Dank vielfältiger Montageoptionen (Hutschienen-, Wand- oder Rückwandmontage, Einsatz von 19-Zoll-Montagewinkeln) kann das System in allen Infrastrukturen problemlos verbaut werden.

Ferner sind für das FW-50 diverse steckbare Baugruppen verfügbar, darunter Kommunikationsbaugruppen, Meldungs- und Befehlsbaugruppen sowie Mess- und Sollwertbaugruppen.



Parametrierung und Inbetriebnahme

Hoher Komfort bei der Projektkonfiguration und schnelle Inbetriebnahme sind herausragende Merkmale des net-line FW-50. Entscheidenden Anteil hieran hat die intuitive Parametriersoftware setIT. Beim FW-50 sind zahlreiche komplexe Funktionen wie Syntaxkontrollen zur Verhinderung von Fehleingaben und Fehleranalysen mit Verzweigung zur Ursache bereits komfortabel integriert. Die Vielzahl an Konfigurationsmöglichkeiten via USB-Memorystick oder SD-Karte und die optionale SPS-Programmierbarkeit mittels codeIT unterstreichen die Anwenderfreundlichkeit des Systems. Für ideales Handling sind alle Komponenten wie die Schnittstellen, Schalter, abziehbare Klemmen und Status LEDS frontseitig ausgeführt. Über letztere lässt sich der Betriebszustand schnell erfassen. Hohe Funktionalität bei einfacher Bedienbarkeit – dafür steht das FW-50.



Hohe IT-Sicherheit

Als Bestandteil der innovativen series5+-Produktfamilie bietet das FW-50, genau wie beispielsweise auch das Spitzenmodell FW-5-GATE, hohe IT-Sicherheit. Das leistungsstarke System ist für die Integration nach den aktuellen Anforderungsprofilen im Whitepaper des BDEW geeignet.



Einsatzfelder

Eine Reihe leistungsstarker Funktionsmodule bildet die Grundlage für die zahlreichen Einsatzmöglichkeiten des FW-50. Hierzu zählen beispielsweise komfortable Rangierungen (von Informationen zwischen unterschiedlichen Fernwirkstationen), ebenso die Einbindung externer Komponenten (etwa die Schutzgerätekopplung über IEC 61850 oder IEC 60870-5-103).

Zu den häufigsten Anwendungen des FW-50 zählen sein Einsatz als

  • Stations- und Feldleitgerät in Mittel- und Hochspannungsschaltanlagen der Feld- und Netzleittechnik
  • Überwachungs- und Steuerungsgerät in der Ver- und Entsorgungswirtschaft sowie in der Industrie
  • Überwachungs- und Steuerungsgerät in Gasdruckregelanlagen und Schieberstationen
  • Erfassungs- und Kommunikationssystem in Verkehrs- und Infrastrukturanwendungen

Eine besondere Stärke des FW-50 liegt hierbei in der Umsetzung von Kommunikationsaufgaben mit Unterstationen und Leitsystemen einer Vielzahl unterschiedlicher Hersteller.

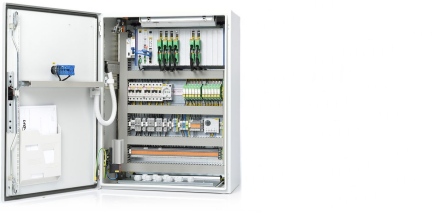

Anschlussfertige Komplettlösungen

Das FW-50 kann auf Wunsch auch als anschlussfertige Komplettlösung bezogen werden. Auf Basis genauer Vorgaben konzipieren und realisieren wir hierfür individuell abgestimmte, sauber verdrahtete Schaltschränke, die präzise den vereinbarten Anforderungsprofilen entsprechen. Die Zustellung erfolgt bei Bedarf direkt zum Montageort.



Weitere Informationen zu den technischen Spezifikationen des FW-50 finden Sie im Datenblatt des Modells.



Produktedetails net-line FW-50




Bereitgestellte Protokolle

  • IEC 61850 l IED und Schutzgerätekopplung
  • IEC 60870-5-101 l Fernwirktechnik, Stationsleittechnik
  • IEC 60870-5-103 l Schutzgerätekopplung
  • IEC 60870-5-104 l Leitstellenkopplung TCP/IP
  • DNP3 Server l seriell/IP
  • IEC 62056-21 (ehemals IEC 1107) l Zähleranbindung
  • SML l SyM² Zähleranbindung über Ethernet
  • DSfG l Digitale Schnittstelle für Gasmessgeräte
  • Modbus RTU/TCP l master/slave
  • Profibus-DP slave l Feldbus
  • MPI/3964R/RK512 l Feldbus
  • SNMPv3 l Netzwerkmanagement
  • NTP-/SNTP-/DCF- Uhr Synchronisierung
  • VPN-Tunnel (IPsec IKEv1/IKEv2, OpenVPN*, GRE*)
  • Syslog-ng Server
  • LDAP- und RADIUS-Server*

* verfügbar ab series5e



Mögliche Kommunikationswege

In Kombination mit externen oder eigenen Kommunikationsbaugruppen kann eine breite Palette möglicher Kommunikationswege realisiert werden.

  • Standleitung
  • Wählleitung
  • FunkLAN
  • TETRA-Funk
  • LWL
  • DSL und SHDSL
  • 3G/4G Mobilfunk über GPRS, EDGE, HSPA/UMTS und LTE

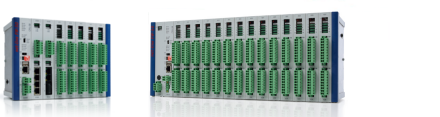

Die Produktvarianten

Das kompakte und leistungsstarke FW-50 ist in unterschiedlichen Ausführungen erhältlich, sodass für jeden individuellen Bedarf eine passgenaue Lösung gegeben ist. Wir bieten das Produkt in folgenden Varianten an:

  • FW-50-4: 4 Steckplätze, 64 digitale E/A*, 32 analoge E/A*

  • FW-50-7: 7 Steckplätze, 112 digitale E/A*, 56 analoge E/A*

  • FW-50-14: 14 Steckplätze, 224 digitale E/A*, 112 analoge E/A*

* Die maximalen Werte sind nur eingeschränkt gültig, da Erweiterungen zum Teil gleiche Ressourcen verwenden.
