News

Neues Fernwirkgenie

09.2013

Mit dem neue Kommunikationsgenie FW-5-GATE vom Netzwerk zum Smart Grid


Beim Basisgerät wurde auf integrierte Ein- und Ausgänge verzichtet. Bei Bedarf kann das FW-5-GATE durch Erweiterungsbaugruppen ergänzt werden.

Durch eine zweite LAN Schnittstelle können separate Netzwerksegmente betrieben und eine saubere Protokollumsetzung realisiert werden, z.B.:

  • IEC 60870-5-101 auf -104
  • IEC 60870-5-104 auf -101
  • IEC 61850 auf IEC 60870-5-104
  • SML oder IEC 62056-21 auf IEC 60870-5-104
  • Modbus RTU/TCP auf IEC 60870-5-104

Zwei EIA/RS-485 Schnittstellen (optional 1 x EIA/RS-485, 1 x CL) erlauben die Ankopplung diverser Netzanalysesysteme, Kurz- und Erdschlussrichtungs-anzeiger oder Schutzgeräte. Alternativ kann eine serielle Schnittstelle als CL-Schnittstelle mit S0-Impulseingang ausgestattet werden. Auch durch die neue Zählerschnittstelle (per SML-Protokoll oder IEC 62056-21) bietet das FW-5-GATE eine wirtschaftliche Lösung für intelligente Ortsnetze und Smart-Metering.

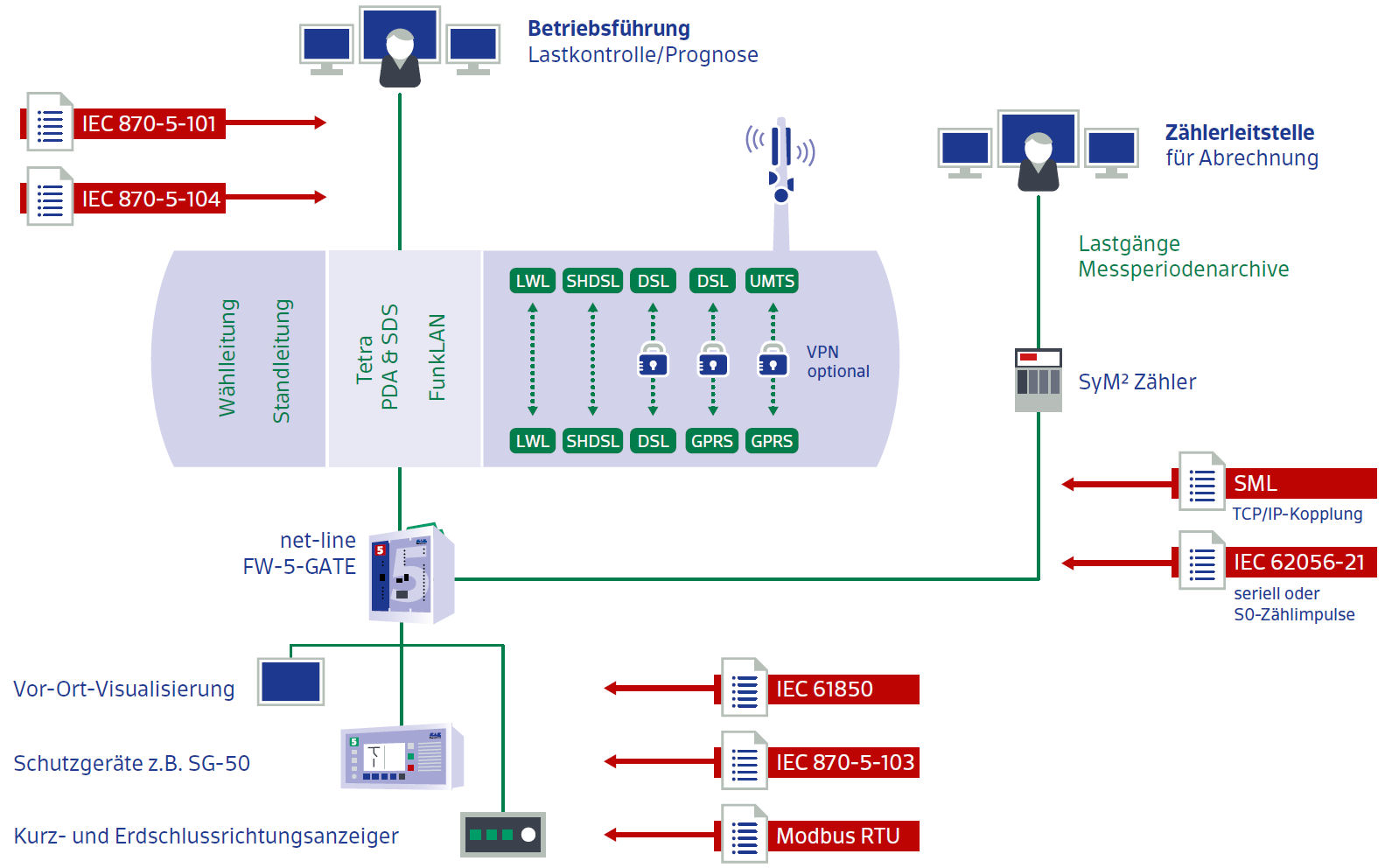

Beispiel Anbindung intelligenter Zähler





Produktdetails
