net-line FW-5-GATE net-line FW-5-GATE

net-line FW-5-GATE

Das Fernwirksystem net-line FW-5-GATE ist spezialisiert auf kommunikationsintensive Applikationen der Fernwirk-, Stationsleit- und Automatisierungstechnik. Es basiert auf dem überaus erfolgreichen net-line FW-5.





net-line FW-5-GATE

Um mehr Kommunikationsmöglichkeiten auf noch kleinerem Raum anbieten zu können, wurde auf integrierte Ein-/Ausgänge verzichtet. Selbstverständlich kann aber auch das FW-5-GATE durch Erweiterungsbaugruppen ergänzt werden. Durch zusätzliche Schnittstellen z. B. zur Integration von SyM²-Zählern bietet es wirtschaftliche Lösungen für intelligente Ortsnetze und Smart-Metering.





Das FW-5-GATE ist mit zusätzlichen Schnittstellen für die Kopplung externer Komponenten ausgestattet. Die Anbindung an die Leitstelle kann, wie bei allen Geräten der series5 Produktreihe, über zahlreiche Kommunikationswege und Protokolle direkt oder mit zwischengeschalteten Fernwirkköpfen erfolgen – auf Wunsch auch redundant abgesichert.


Die lokale Zähleranbindung erfolgt über den zweiten LAN Anschluss mit SML-Protokoll oder über die zusätzliche serielle Schnittstelle mit IEC 62056-21 Protokoll. Bei den CL Varianten kann auch eine S0-Zählimpulserfassung genutzt werden.



Typische Einsatzbereiche

  • Intelligente Ortsnetzstation mit Einbindung von Erd-/Kurzschlussanzeigern, Netzanalysesystemen und Schutzgeräten
  • Smart-Meter-Einbindung in Energiemanagementsysteme und ZFA-Leitstellen
  • Intelligente Messstelle für Weitbereichsregelung in Verteilnetzen
  • Feldgerät in Umspannwerken mit Schutzgerätekopplung
  • Monitoring von rohrgebundenen Medien und Infrastrukturanlagen



Einsatz als transparenter Protokollwandler

Ab der setIT V5.3.7 bzw. V5.4. (für CL-Varianten) kann das FW-5-GATE auch im Modus "Protokollkonverter" betrieben werden. Hierbei ermöglicht das Gerät, ohne dass Prozesspunkte angelegt werden müssen, die Wandlung folgender Protokolle:

  • IEC -101 auf IEC -104
  • IEC -101 auf IEC -104 (VPN-verschlüsselt)
  • IEC -104 auf IEC -104 (VPN-verschlüsselt)
  • IEC -104 auf IEC -101

Das Anlegen von Prozesspunkten oder das Einstellen spezifischer Informationen der übertragenden Signale ist hierbei nicht nötig. Als Protokollkonverter begnügt sich das FW-5-GATE mit der Deklaration der angeschlossenen Stationen sowie deren Adressierung und wandelt die Protokolle in beide Richtungen. Die Anbindung kann auch an mehrere Leitstellen parallel erfolgen.

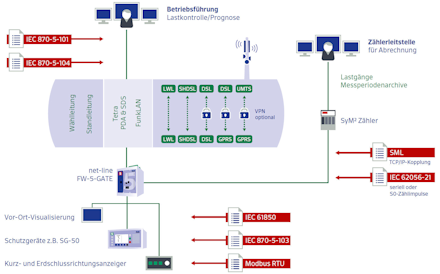

Beispiel Anbindung intelligenter Zähler



Anschlussfertige Komplettlösung

Auf Wunsch kann das FW-5-GATE auch als anschlussfertige Komplettlösung bezogen werden. Je nach Vorgaben und Funktionsanforderungen stellen wir hierfür individuell konzipierte, funktionsbereit eingerichtete Kleinsysteme zusammen. Diese beinhalten in der Regel neben der Fernwirkeinheit auch alle weiteren notwendigen Komponenten, etwa eine unterbrechungsfreie Stromversorgung, Relais, Übergabeklemmleisten und anderes mehr.



Weitere Informationen zu den technischen Spezifikationen des FW-5-GATE finden Sie im Datenblatt des Modells.



Produktedetails net-line FW-5-GATE




Mengengerüst und Funktionen

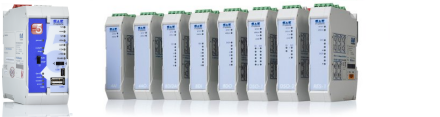

Das Basissystem ist individuell erweiterbar

  • 2 Ethernet LAN-Anschluss TCP/IP
  • 2 RS-485 Feldschnittstelle
  • CL/S0-Zählerschnittstelle bei FW-5-GATE-cl
  • RS-232 /V.24 Schnittstelle
  • Temperatursensor -20° bis 100° C
  • Integrierte 24 V DC Spannungsversorgung
  • Optional Weitbereichsversorgung 20 bis 72 V DC mit redundanter Speisung und galvanischer Trennung über Erweiterungsbaugruppe PS-60



Bereitgestellte Protokolle

  • IEC 61850 l IED und Schutzgerätekopplung
  • IEC 60870-5-101 l Fernwirktechnik, Stationsleittechnik
  • IEC 60870-5-103 l Schutzgerätekopplung
  • IEC 60870-5-104 l Leitstellenkopplung TCP/IP
  • DNP3 Server l seriell/IP
  • IEC 62056-21 (ehemals IEC 1107) l Zähleranbindung
  • SML l SyM² Zähleranbindung über Ethernet
  • DSfG l Digitale Schnittstelle für Gasmessgeräte
  • Modbus RTU/TCP l master/slave
  • Profibus-DP slave l Feldbus
  • MPI/3964R/RK512 l Feldbus
  • SNMPv3 l Netzwerkmanagement
  • NTP-/SNTP-/DCF- Uhr Synchronisierung
  • VPN-Tunnel (IPsec IKEv1/IKEv2, OpenVPN*, GRE*)
  • Syslog-ng Server
  • LDAP- und RADIUS-Server*

* verfügbar ab series5e



Mögliche Kommunikationswege

  • Standleitungen
  • Wählleitungen
  • FunkLAN
  • TETRA-Funk
  • LWL
  • DSL und SHDSL
  • 3G/4G Mobilfunk über GPRS, EDGE, HSPA/UMTS und LTE



Produktvarianten des FW-5

Die Micro-Fernwirkstation net-line FW-5 erhalten Sie in verschiedenen Produktvarianten, so dass für jeden Bedarf eine maßgeschneiderte Lösung vorhanden ist. Wir bieten das FW-5 in folgenden Ausführungen an:

  • FW-5 l 1 Ethernet-/LAN-Schnittstelle, 1 RS-485-Feld- und Zähleranbindung,
    1 RS-232/V.24-Schnittstelle, 8 digitale Weitbereichseingänge, 4 Relaisschließer, 2 Messwerte
  • FW-5-GATE l 2 separierte Ethernet-/LAN-Schnittstellen, 2 RS-485-Feld- und Zähleranbindung,
    1 RS-232/V.24-Schnittstelle
  • FW-5-GATE CL l 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 RS-232/V.24-Schnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle
  • FW-5-GATE-4G l Integriertes LTE-Mobilfunkmodem, 2 separierte Ethernet-/LAN-Schnittstellen,
    2 RS-485-Feld- und Zähleranbindung, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-4G CL l Integriertes LTE-Mobilfunkmodem, 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-450 l Integriertes CDMA-450 MHz Modul, 2 separierte Ethernet-/LAN-Schnittstellen,
    2 RS-485-Feld- und Zähleranbindung, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-450 CL l Integriertes CDMA-450 MHz Modul, 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle, 1 RS-232/V.24-Schnittstelle
