net-line FW-5

Das net-line FW-5 ist die erweiterungsfähige Kleinstation der leistungsstarken series5-Produktfamilie. Das äußerst kompakte Feldgerät für Hut-Schienenmontage umfasst alle Komponenten zur Überwachung, Steuerung, Archivierung und Übertragung, die ein leistungsstarkes Fernwirk- und Automatisierungssystem benötigt.

net-line FW-5

Es ist so ausgelegt, dass es mit seinem eigenen Mengengerüst die Aufgaben einer Vielzahl unterschiedlicher Kleinapplikationen wahrnehmen kann.





Parametrierung und Inbetriebnahme

In Verbindung mit der Parametriersoftware setIT setzt das FW-5 Maßstäbe hinsichtlich intuitiver Projektkonfiguration und zügiger Inbetriebnahme. Eine Reihe weiterer Features wie die Konfiguration mittels Bluetooth®, USB-Memorystick und SD-Karte sowie die optionale SPS-Programmierbarkeit (mit Hilfe der Programmieranwendung codeIT) dokumentieren die anwenderfreundliche Ausrichtung.



Einsatzfelder

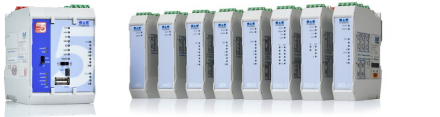

Die Einsatzmöglichkeiten des wartungsfreien FW-5 sind ausgesprochen vielfältig. Die modulare Erweiterbarkeit und herausragende Kombinierbarkeit mit externen Komponenten ermöglichen einen flexiblen Einsatz in zahlreichen Anwendungsfeldern. Das FW-5 kann mit bis zu zwölf Erweiterungsmodulen individuell Ihrem Bedarf entsprechend ausgestattet werden. Somit stellt es eine maßgeschneiderte Lösung für nahezu jede Aufgabenstellung dar. Die leistungsstarke CPU sowie die hohe Störspannungsfestigkeit machen das FW-5 zu einem kompaktem und zugleich äußerst leistungsfähigem Fernwirkgerät. Typischerweise wird die Micro-Fernwirkstation net-line FW-5 in folgenden Bereichen eingesetzt werden:

  • Feldgerät in Umspannwerken mit Schutzgerätekopplung
  • Intelligente Ortsnetzstation mit Einbindung von Netzanalysesystemen, Erdschluss- und Kurzschlussanzeiger der Abgänge
  • Steuerbox für Direktvermarktung und Regelenergie
  • Einspeisemanagement in EEG-Anlagen
  • Intelligente Messstelle für Weitbereichsregelung in Verteilnetzen
  • Monitoring von rohrgebundenen Medien und Infrastrukturanlagen



Einsatzschwerpunkt im Rahmen des EEG

Ein besonderer Einsatzschwerpunkt des FW-5 liegt in Anwendungen, die sich aus den Regelungen des Erneuerbare-Energien-Gesetzes (EEG) ergeben. Hierzu zählen insbesondere das Einspeisemanagement für Erzeugungsanlagen gemäß § 9 EEG 2017, die Direktvermarktung nachhaltig erzeugter Energie  gemäß § 20 EEG 2017 sowie daraus resultierend das Engpassmanagement für Ortsnetzstationen.



Anschlussfertige Komplettlösung

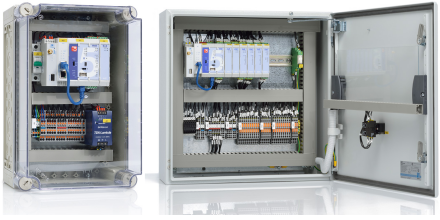

Auf Wunsch kann das FW-5 auch als anschlussfertige Komplettlösung bezogen werden. Je nach Vorgaben und Funktionsanforderungen stellen wir hierfür individuell konzipierte, funktionsbereit eingerichtete Kleinsysteme zusammen. Diese beinhalten in der Regel neben der Fernwirkeinheit auch alle weiteren notwendigen Komponenten, etwa eine unterbrechungsfreie Stromversorgung, Relais, Übergabeklemmleisten und anderes mehr.





Weitere Informationen zu den technischen Spezifikationen des FW-5 finden Sie im Datenblatt des Modells.



Produktedetails net-line FW-5




Mengengerüst und Funktionen

Das Basissystem ist individuell erweiterbar

  • 8 Meldungseingänge
  • 4 Befehlsausgänge
  • 2 Messwerteingänge 16 Bit, bipolar, multirange
  • Ethernet LAN-Anschluss TCP/IP
  • RS-485 Feld-Schnittstelle
  • RS-232/V.24 Schnittstelle
  • Integriertes Weitbereichsnetzteil 20 bis 72 V DC
  • Konfiguration über LAN, USB-Memorystick, SD-Karte oder Bluetooth (drahtlos) bei FW-5-BT
  • Abziehbare Schraubklemmen oder (optional) Federklemmen

Bei Bedarf kann das Mengengerüst durch E/A-Erweiterungen und Schnittstellenmodule modular erweitert werden.



Bereitgestellte Protokolle

  • IEC 61850 l IED und Schutzgerätekopplung
  • IEC 60870-5-101 l Fernwirktechnik, Stationsleittechnik
  • IEC 60870-5-103 l Schutzgerätekopplung
  • IEC 60870-5-104 l Leitstellenkopplung TCP/IP
  • DNP3 Server l seriell/IP
  • IEC 62056-21 (ehemals IEC 1107) l Zähleranbindung
  • SML l SyM² Zähleranbindung über Ethernet
  • DSfG l Digitale Schnittstelle für Gasmessgeräte
  • Modbus RTU/TCP l master/slave
  • Profibus-DP slave l Feldbus
  • MPI/3964R/RK512 l Feldbus
  • SNMPv3 l Netzwerkmanagement
  • NTP-/SNTP-/DCF- Uhr Synchronisierung
  • VPN-Tunnel (IPsec IKEv1/IKEv2, OpenVPN*, GRE*)
  • Syslog-ng Server
  • LDAP- und RADIUS-Server*

* verfügbar ab series5e



Mögliche Kommunikationswege

In Kombination mit externen oder eigenen Kommunikationsbaugruppen kann eine breite Palette möglicher Kommunikationswege realisiert werden.

  • Standleitungen
  • Wählleitungen
  • FunkLAN
  • TETRA-Funk
  • LWL
  • DSL und SHDSL
  • 3G/4G Mobilfunk über GPRS, EDGE, HSPA/UMTS und LTE



Produktvarianten des FW-5

Die Micro-Fernwirkstation net-line FW-5 erhalten Sie in verschiedenen Produktvarianten, so dass für jeden Bedarf eine maßgeschneiderte Lösung vorhanden ist. Wir bieten das FW-5 in folgenden Ausführungen an:

  • FW-5 l 1 Ethernet-/LAN-Schnittstelle, 1 RS-485-Feld- und Zähleranbindung,
    1 RS-232/V.24-Schnittstelle, 8 digitale Weitbereichseingänge, 4 Relaisschließer, 2 Messwerte
  • FW-5-GATE l 2 separierte Ethernet-/LAN-Schnittstellen, 2 RS-485-Feld- und Zähleranbindung,
    1 RS-232/V.24-Schnittstelle
  • FW-5-GATE CL l 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 RS-232/V.24-Schnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle
  • FW-5-GATE-4G l Integriertes LTE-Mobilfunkmodem, 2 separierte Ethernet-/LAN-Schnittstellen,
    2 RS-485-Feld- und Zähleranbindung, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-4G CL l Integriertes LTE-Mobilfunkmodem, 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-450 l Integriertes CDMA-450 MHz Modul, 2 separierte Ethernet-/LAN-Schnittstellen,
    2 RS-485-Feld- und Zähleranbindung, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-450 CL l Integriertes CDMA-450 MHz Modul, 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle, 1 RS-232/V.24-Schnittstelle
