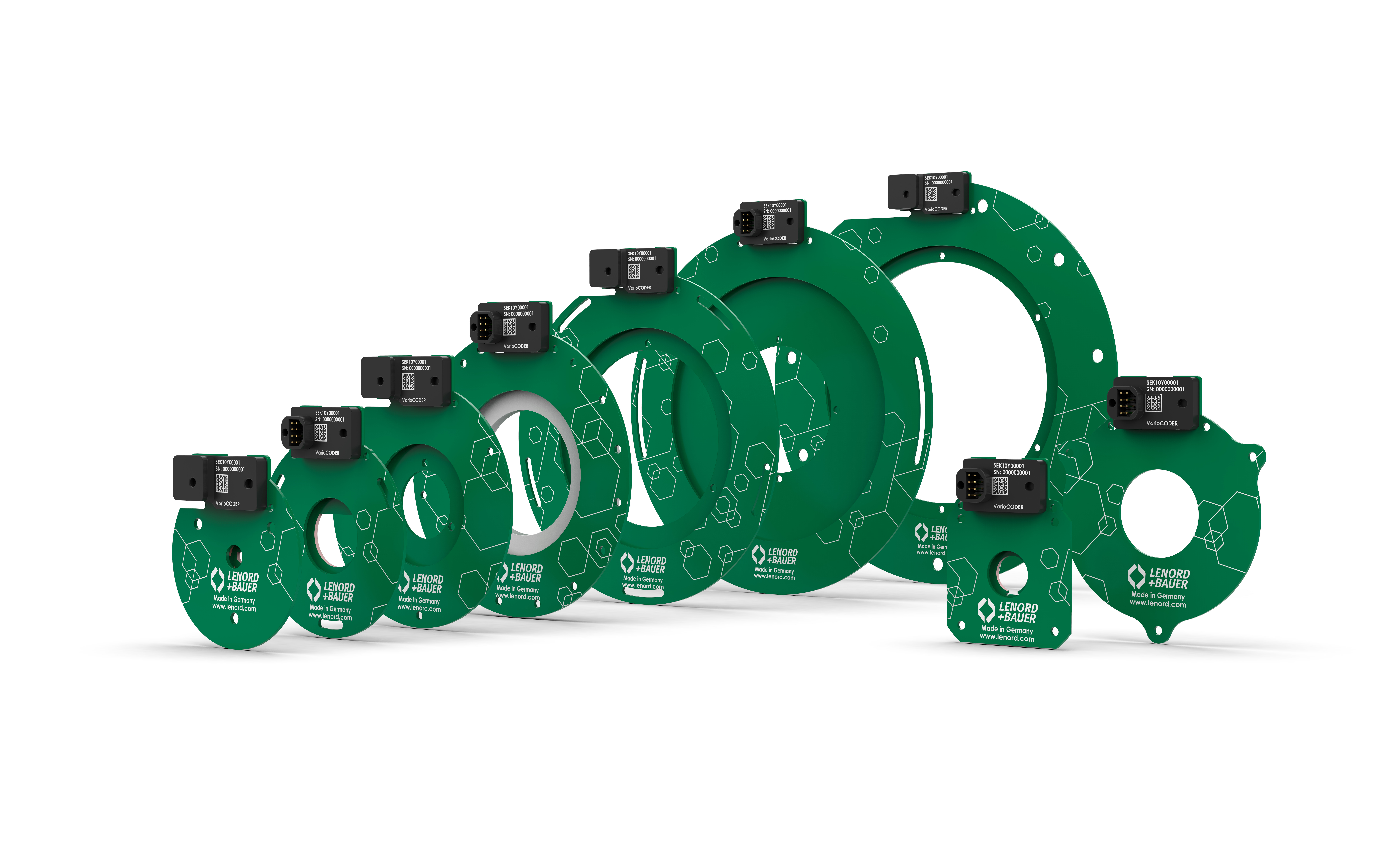

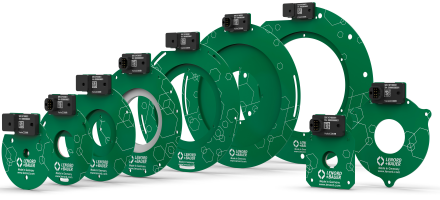

GEL SEK10

Induktiver Rotorpositionsgeber zur Positions- und Drehzahlerfassung.

GEL SEK10



Induktiver Rotorpositionsgeber

  • Flexibel: Auf geringstem Raum mit hohen Montagetoleranzen in alle Motorkonstruktionen integrierbar
  • Schnell: Sofortige Winkelausgabe nach dem Einschalten ohne Referenzfahrt
  • Robust: Hohe Zuverlässigkeit gegenüber mechanischen Belastungen
  • Kundenspezifisch: Funktionsmuster und Prototypen innerhalb von acht Wochen verfügbar
  • Kosteneffizient: Preis / Leistung wie bei einem Sensor aus der Massenproduktion
  • Energieeffizient: Höhere Regelgüte durch hochauflösende Signale





Produktedetails VarioCODER GEL SEK10


  • Drehzahl ≤ 100'000 min-1
  • Genauigkeit 0.5° elektrisch
  • Latenzzeit < 5 μs
  • Betriebstemperaturbereich -40 °C ... +125 °C, kurzfristig bis 150 °C

Konfigurierbare Parameter

  • Polpaaranzahl 1 … 64
  • Aussendurchmesser Stator 52 … 200 mm
  • Wellendurchmesser Rotor 2 … 138 mm
  • Befestigung Stator 2 … 32 Bohrungen oder Langlöcher
  • Befestigung Rotor 2 … 32 Schrauben, Alternativ Kleben / Klemmen möglich
  • Steckerabgang Tangential / Axial
  • Ausgangssignal (Sin/Cos) Single Ended / Differential
