GEL 211 CS0 GEL 211 CS0

GEL 211 CS0

Test- und Programmiergerät zur einfachen Daten-Analyse mit Aufzeichnung und Reportgenerierung sowie zur Einstellung und vollständigen Diagnose von Sensoren mit sin/cos-Ausgang 1 Vss.

GEL 211 CS0

Vorteile im Überblick

Erleichtert die Montage. Durch die schnelle Auswertung der Messsignale, die interaktive Korrektur der Signale und die grafische Auswertung ist die Analyse der Signale extrem einfach und schnell.

Optimiert Wartungs- und Servicearbeiten. Die Diagnose und Parametrierung der programmierbaren MiniCODER plus erfolgt im montierten Zustand z. B. ohne Öffnen der Spindel. Das ist besonders bequem und effizient.

Erhöht die Betriebssicherheit. Die automatische Dokumentation und Reportgenerierung sowie die Analyse des Betriebsstundenzählers machen Maschinenbelastungen transparent und nachvollziehbar.



Funktionsumfang

  • Test von Sensoren mit sin/cos-Ausgang 1 Vss

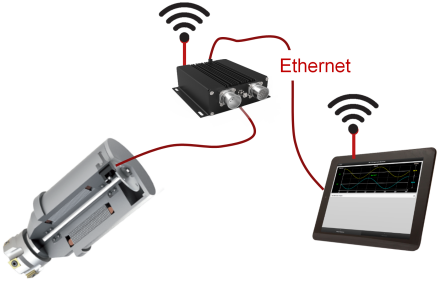

  • Übertragung der Daten über WLAN oder Ethernet an Endgeräte (Tablet, PC etc.)
  • Visualisierung der Daten im Web-Browser, unabhängig vom Betriebssystem
  • Einsatz zum Überprüfen der Signale auf die Einhaltung von einstellbaren Toleranzgrenzen
  • sin/cos-Signale (Amplitude, Offset, Phasenversatz)
  • Referenzimpuls (Amplitude, Offset, Lage und Breite)
  • Messzahnrad (Beschädigung, Rundlauf, Verzahnungsqualität)
  • Festlegen und Speichern von unterschiedlichen Toleranzgrenzen
  • Einsatz zum Parametrieren der MiniCODER
  • Automatischer Abgleich der sin/cos-Signale
  • Konfigurieren/Auslesen des Betriebsstundenzählers (Drehzahlhistogramm)
  • Speichern der 7 konfigurierten Drehzahlbereiche des Betriebsstundenzählers in einem Datensatz (Ablegen mehrerer Datensätze im GEL 211 möglich)





Der Funktionsumfang des Test- und Programmiergeräts ist vom Sensortyp (GEL 2444KXS / GEL 2444KXM / GEL 2444KXP) abhängig.



Produktedetails Test- und Programmiergerät GEL 211CS0


Entnehmen Sie bitte der Betriebsanleitung.
