Precision-Box

Zusatzelektronik zur Drehzahl- und hochgenauen Positioniermessung durch Minimierung des Exzentrizitätsfehlers.

Precision-Box

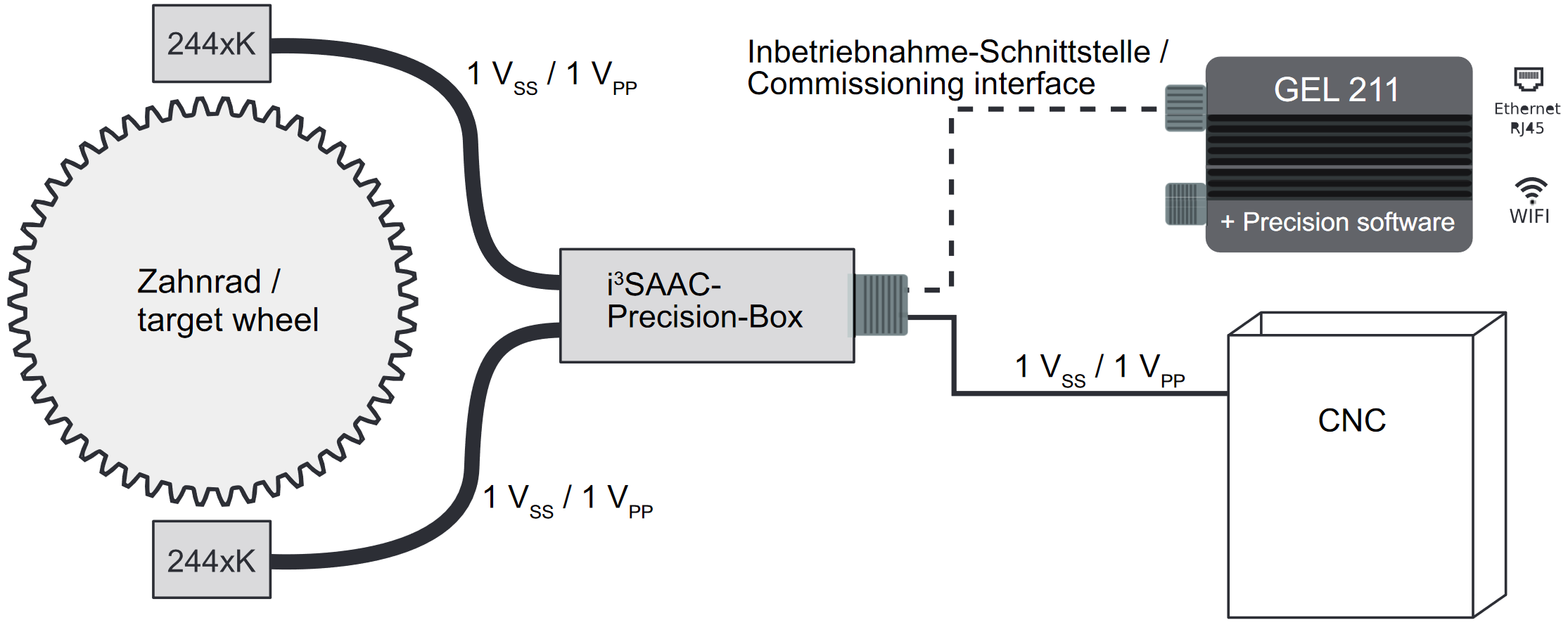

Systemaufbau

Das System besteht aus zwei bewährten Standard-MiniCODERn und der Precision-Box zur direkten Spindelmontage.





Funktionsweise

Die Analogsignale der MiniCODERn werden in der Precision-Box aufbereitet und der sogenannte Exzentrizitätsfehler - auch langwelliger Fehler genannt - kompensiert. Auf diese Weise werden Positioniergenauigkeiten von bis zu vier Winkelsekunden erreicht und auch bei hohen Drehzahlen bis weit über 50'000 min-1 dynamisch minimiert.



MiniCODER 244xK

Die beiden MiniCODER werden um 180° zueinander montiert und an der Precision-Box angeschlossen.

Passende MiniCODER GEL 2444, GEL 2449



Precision-Box

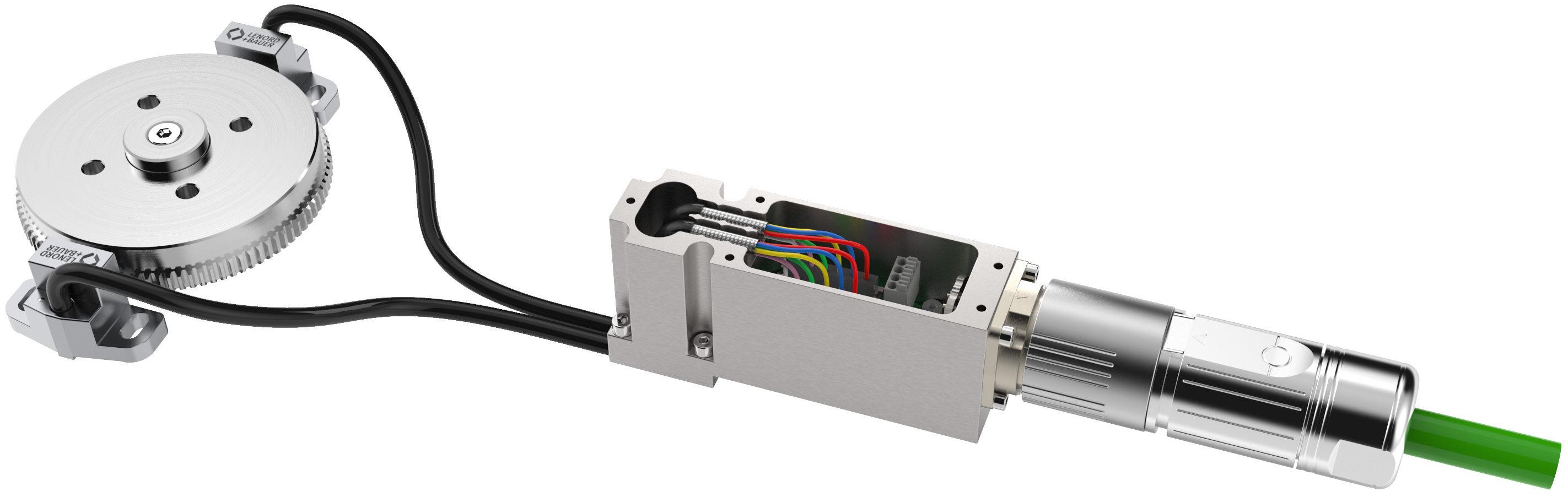

Die Box wird direkt an der Spindel montiert und ersetzt dort den normalerweise verwendeten M23-Steckverbinder. Die Box erfasst die Signale der beiden MiniCODER, bereitet sie auf und gibt sie an die Steuerung (CNC) weiter. Optional vorhandene Signale (z. B. Temperaturfühler) können direkt an der Box angeschlossen werden. Die Signale werden unverändert an dem M23-Steckverbinder ausgegeben. Ein passender Buchsenstecker ist im Lieferumfang enthalten. Vor der Inbetriebnahme des Precision-Systems sind die Daten der MiniCODER und der Precision-Box mit dem Test- und Programmiergerät GEL 211CS0 abzugleichen.



Exzentrizitätsfehler

Der Exzentrizitätsfehler ist ein Mass für den Rundlauf des Messzahnrads. Durch das Precision-System mit den beiden um 180° zueinander montierten MiniCODERn und der Precision-Box wird der Exzentrizitätsfehler minimiert und der Gesamtfehler des Systems erheblich verringert. Die erreichbare Systemgenauigkeit hängt von der Qualität und der Zähnezahl des verwendeten Messzahnrads ab.

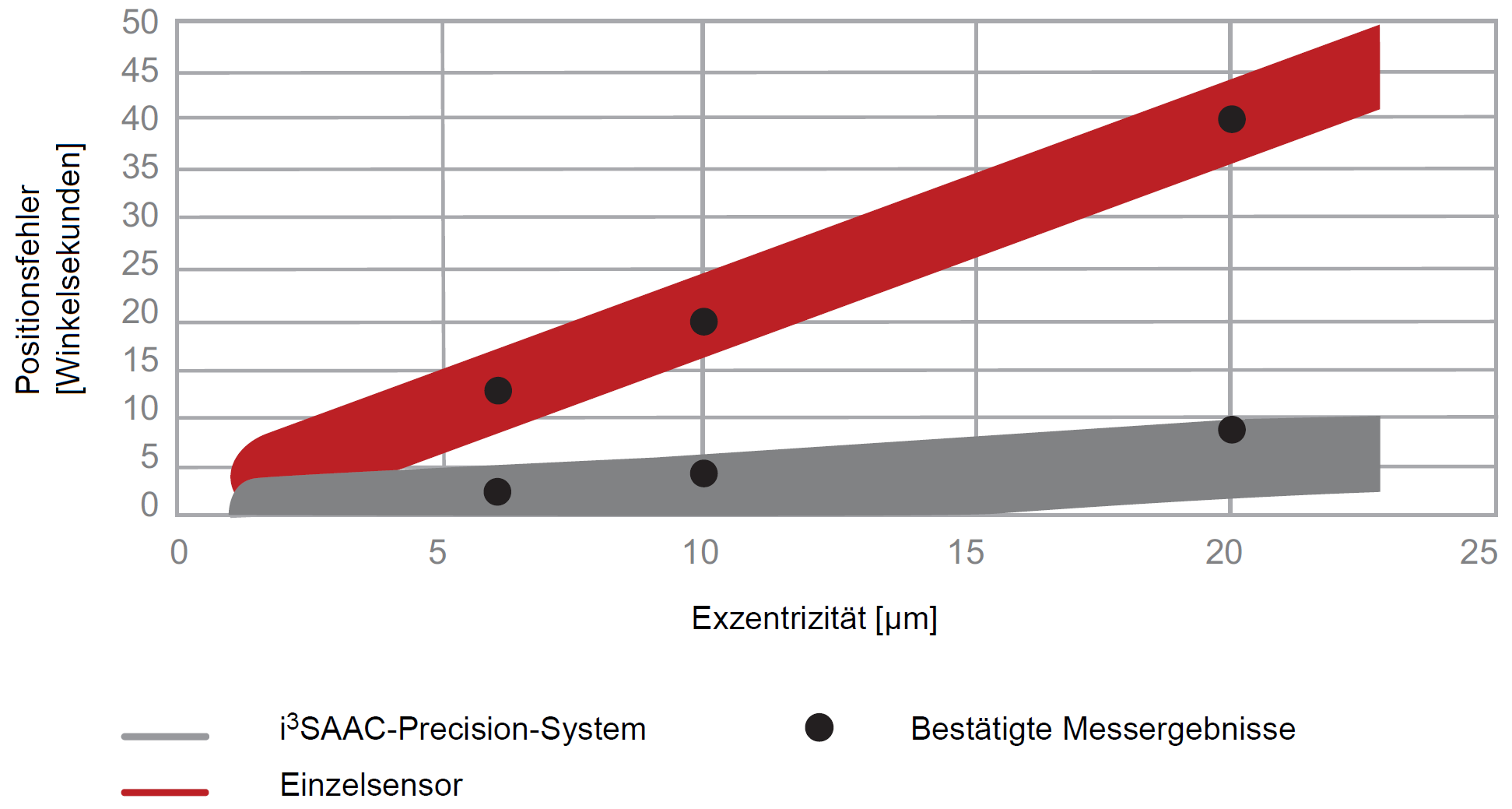

Exzentrizitätsfehler Einzelsensor und Precision-System

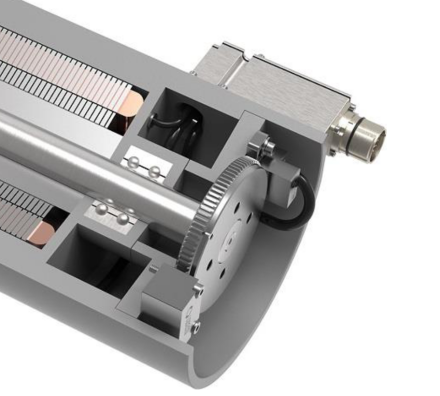

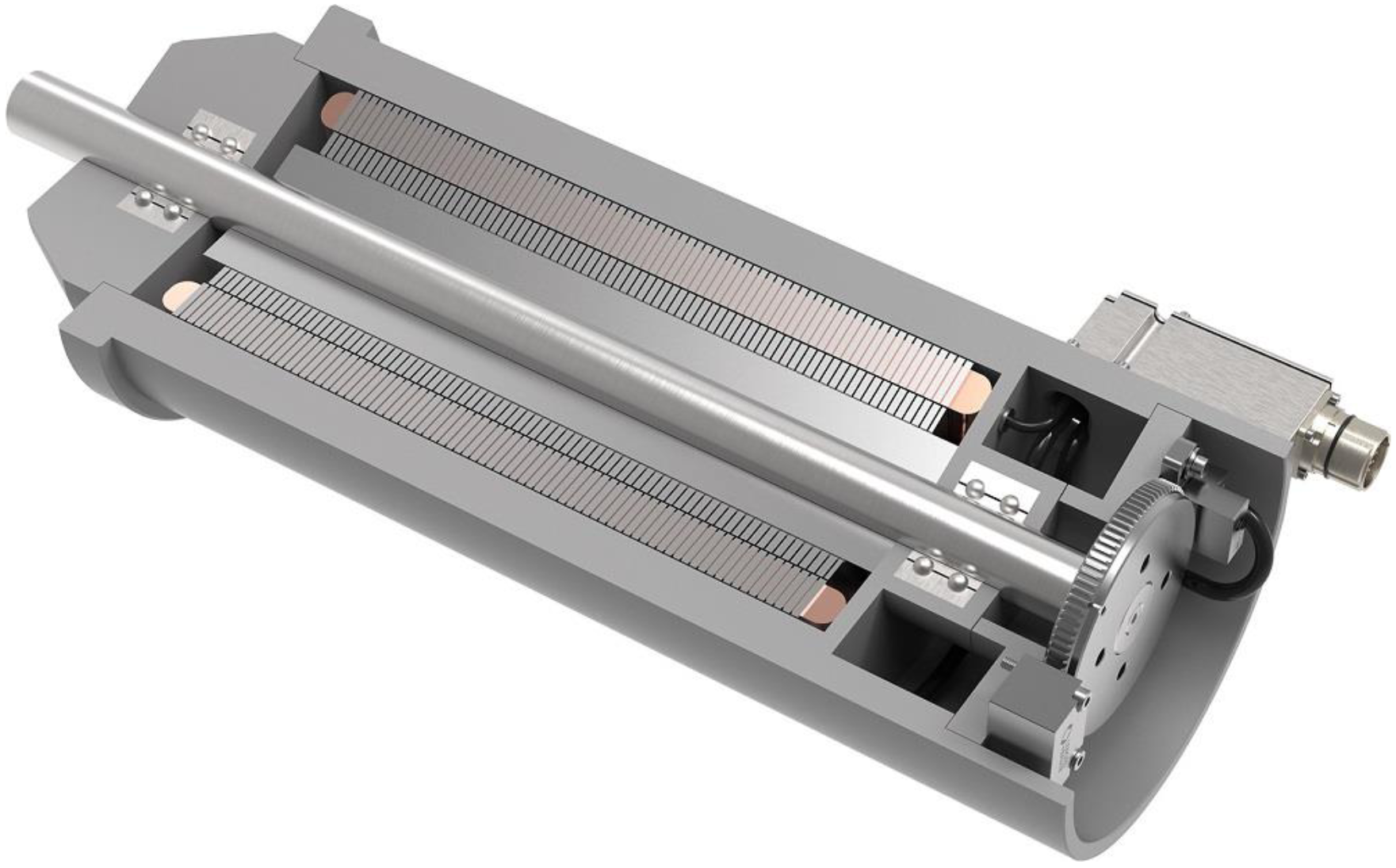

Das Precision-System an einer Spindel



Produktedetails Precision-Box


  • Versorgungsspannung +UB = -5 V DC ± 5%
  • Stromaufnahme ca. 100 mA
  • Ausgangspegel 1 VSS Differenzsignal
  • Ausgangssignal Zwei um 90° versetzte Sinussignale und deren inverse Signale, Referenzimpuls
  • Ausgangsfrequenz 0 … 200 kHz
  • Isolationsfestigkeit 500 V, DIN EN 61439-1:2012-06
  • EMV Störfestigkeit DIN EN 61000-4-4:2013-04
  • Schutzart IP 54
  • Gehäusematerial Aluminium
  • Gerwicht ca. 160 g
  • Abmessungen 113,6 mm x 25,5 mm x 45,5 mm (L x B x H)
