net-line FW-5-GATE-4G net-line FW-5-GATE-4G

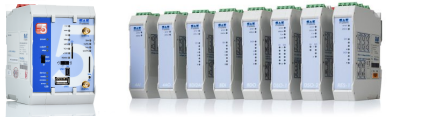

net-line FW-5-GATE-4G

Das net-line FW-5-GATE-4G vereint leistungsstarke Fernwirktechnik mit einem LTE-Modem für die flexible Mobilfunkanbindung. Das Gerät basiert auf der neusten CPU-Generation series5e und besitzt komfortable Leistungsreserven; auch im Hinblick auf zukünftige Herausforderungen.

net-line FW-5-GATE-4G

Die gesteigerte Performance wirkt sich insbesondere in der Netzwerkkommunikation via IEC 61850 und der Prozesspunktbehandlung nach IEC 60870-5-10x Standards positiv aus.





Ein weiterer Vorteil des FW-5-GATE-4G gegenüber separaten Geräten ist, dass die vollständige Parametrierung aller Bestandteile der Fernwirkanlage in setIT erfolgt. Hierdurch entfällt die teilweise aufwändige Integration und Adaption eines externen Modems. Darüber hinaus lassen sich alle verfügbaren Informationen des Mobilfunkmoduls in den Diagnosefunktionen von setIT nutzen.



Typische Einsatzbereiche

  • Intelligente Ortsnetzstation mit Einbindung von Leistungsmessklemmen
  • Erd-/Kurzschlussanzeigern, Netzanalysesystemen und Schutzgeräten
  • Einspeisemanagement in EEG-Anlage
  • Steuerbox für Direktvermarktung und Regelenergie
  • Intelligente Messstelle für Weitbereichsregelung in Verteilnetzen
  • Monitoring von rohrgebundenen Medien und Infrastrukturanlagen
  • Steuerung für Straßenbeleuchtung
  • Zusammenschluss virtueller Kraftwerke gemäß VHPready



IT-Sicherheit wird beim FW-5-GATE-4G groß geschrieben

Wie alle Produkte der series5e Gruppe steht das FW-5-GATE-4G für hohe IT-Sicherheit. Es ermöglicht umfassende IT-Security-Maßnahmen, wie sie auch in aktuellen Anforderungsprofilen im Whitepaper des BDEW und Empfehlungen des BSI gefordert werden. Vom gehärteten, modernen Linux-Kernel über erweiterte Firewall-Regeln mit granularer Freischaltung bis hin zur Denial-of-Service-Erkennung DDoS: Das FW-5-GATE-4G erlaubt ein ausgesprochen hohes Maß an IT-Sicherheit.



Anschlussfertige Komplettlösung

Auf Wunsch kann das FW-5-GATE-4G auch als anschlussfertige Komplettlösung bezogen werden. Je nach Vorgaben und Funktionsanforderungen stellen wir hierfür individuell konzipierte, funktionsbereit eingerichtete Kleinsysteme zusammen. Diese beinhalten in der Regel neben der Fernwirkeinheit auch alle weiteren notwendigen Komponenten, etwa eine unterbrechungsfreie Stromversorgung, Relais, Übergabeklemmleisten und anderes mehr.



Weitere Informationen zu den technischen Spezifikationen des FW-5-GATE-4G finden Sie im Datenblatt des Modells.



Produktedetails net-line FW-5-GATE-4G




Mengengerüst und Funktionen

Das Basissystem ist individuell erweiterbar

  • LTE Mobifunkmodem 4G/3G/2G
  • 2 Ethernet LAN-Anschlüsse TCP/IP
  • 2 RS-485 Feldschnittstellen
  • CL/S0-Zählerschnittstelle bei FW-5-GATE-4G cl
  • RS-232/V.24 Schnittstelle
  • Temperatursensor -25° bis +100° C
  • Integrierte 24 V DC Spannungsversorgung
  • Optional Weitbereichsversorgung 20 bis 72 V DC mit redundanter Speisung und galvanischer Trennung über Erweiterungsbaugruppe PS-60



Bereitgestellte Protokolle

  • IEC 61850 l IED und Schutzgerätekopplung
  • IEC 60870-5-101 l Fernwirktechnik, Stationsleittechnik
  • IEC 60870-5-103 l Schutzgerätekopplung
  • IEC 60870-5-104 l Leitstellenkopplung TCP/IP
  • DNP3 Server l seriell/IP
  • IEC 62056-21 (ehemals IEC 1107) l Zähleranbindung
  • SML l SyM² Zähleranbindung über Ethernet
  • DSfG l Digitale Schnittstelle für Gasmessgeräte
  • Modbus RTU/TCP l master/slave
  • Profibus-DP slave l Feldbus
  • MPI/3964R/RK512 l Feldbus
  • SNMPv3 l Netzwerkmanagement
  • NTP-/SNTP-/DCF- Uhr Synchronisierung
  • VPN-Tunnel (IPsec IKEv1/IKEv2, OpenVPN*, GRE*)
  • Syslog-ng Server
  • LDAP- und RADIUS-Server*

* verfügbar ab series5e





Produktvarianten des FW-5

Die Micro-Fernwirkstation net-line FW-5 erhalten Sie in verschiedenen Produktvarianten, so dass für jeden Bedarf eine maßgeschneiderte Lösung vorhanden ist. Wir bieten das FW-5 in folgenden Ausführungen an:

  • FW-5 l 1 Ethernet-/LAN-Schnittstelle, 1 RS-485-Feld- und Zähleranbindung,
    1 RS-232/V.24-Schnittstelle, 8 digitale Weitbereichseingänge, 4 Relaisschließer, 2 Messwerte
  • FW-5-GATE l 2 separierte Ethernet-/LAN-Schnittstellen, 2 RS-485-Feld- und Zähleranbindung,
    1 RS-232/V.24-Schnittstelle
  • FW-5-GATE CL l 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 RS-232/V.24-Schnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle
  • FW-5-GATE-4G l Integriertes LTE-Mobilfunkmodem, 2 separierte Ethernet-/LAN-Schnittstellen,
    2 RS-485-Feld- und Zähleranbindung, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-4G CL l Integriertes LTE-Mobilfunkmodem, 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-450 l Integriertes CDMA-450 MHz Modul, 2 separierte Ethernet-/LAN-Schnittstellen,
    2 RS-485-Feld- und Zähleranbindung, 1 RS-232/V.24-Schnittstelle
  • FW-5-GATE-450 CL l Integriertes CDMA-450 MHz Modul, 2 separierte Ethernet-/LAN-Schnittstellen,
    1 RS-485-Feldschnittstelle, 1 CL/S0-Zähler-Impulsschnittstelle, 1 RS-232/V.24-Schnittstelle
