net-line BCU-50 net-line BCU-50

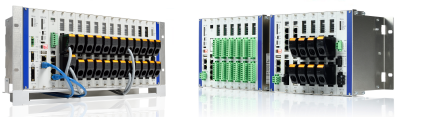

net-line BCU-50

Das modulare Feldgerät im robusten Baugruppenträger ist auf Zuverlässigkeit, einfache Handhabung sowie schnelle Integrierbarkeit bei hoher IT-Sicherheit nach BDEW Whitepaper ausgerichtet.

net-line BCU-50



Spannungs- und schockresistent

Das net-line BCU-50 wurde konsequent auf den Produktstandard DIN EN 61850-3 hin entwickelt. Gemäß dieser Norm ist es für Einsatzorte wie Kraftwerke und Mittelspannungsstationen "G", Hochspannungsschaltanlagen "H" sowie für die Signal- und Feldverbindungen "f" und Verbindungen zu High-Voltage-Verbindungen "h" geeignet. Die Spannungsfestigkeit des Feldgeräts entspricht mit 2,5 kV AC/3,5 kV DC und 5 kV Stoßspannung auch der Klasse VW3 gemäß IEC 60870-2-1. Auch die Schockresistenz des net-line BCU-50 ist herausragend: Dank der Vibrationsfestigkeit von 10 m/s2 gemäß DIN EN 60068-2-6 und einer Schockfestigkeit von 15 g (150 m/s2) sowie einer Dauerschockbelastung mit 10 g bei einer Stressimmunität von 6000 Schocks gemäß IEC 60068-2-27 hält das System einigem stand. Da das net-line BCU-50 außerdem seismischen Schwingungen bis 3,5 mm gemäß EN 60255-21-3 (Messrelais und Schutzeinrichtungen) in jeder Achse problemlos Stand hält, kann das System auch in erdbebengefährdeten Gebieten eingesetzt werden. Die speziell für den harten Einsatz in der rauen Umgebung von Schalthäusern, Umspannwerken und Hochspannungsanlagen konzipierten Systemkarten ermöglichen einen sicheren Betrieb.





Einsatzfelder

Eine Reihe leistungsstarker Funktionsmodule bildet die Grundlage für die zahlreichen Einsatzmöglichkeiten des BCU-50. Hierzu zählen beispielsweise komfortable Rangierungen (von Informationen zwischen unterschiedlichen Fernwirkstationen), ebenso die Einbindung externer Komponenten (etwa die Schutzgerätekopplung über IEC 61850 oder IEC 60870-5-103).

Die Haupteinsatzfelder des BCU-50 sind

  • Stations- und Feldleitgerät in Mittel- und Hochspannungsschaltanlagen der Feld- & Netzleittechnik
  • Gateway und Kommunikationsrouter zwischen Stationsbussen, Feldbus und Leitsystemen
  • Überwachungs- und Steuerungsgerät für Versorgungs-, Entsorgungswirtschaft und Industrie

Wie bei dem FW-50 ist auch hier die Umsetzung von Überwachungs- und Steuerungsaufgaben sowie die Kommunikation mit Unterstationen und Leitsystemen einer Vielzahl unterschiedlicher Hersteller eine besondere Stärke des BCU-50.



Hohe IT-Sicherheit

Das BCU-50 bietet Ihnen IT-Sicherheit auf hohem Niveau. Das leistungsstarke und robuste System ist für die Integration nach den aktuellen Anforderungsprofilen im Whitepaper des BDEW geeignet.



Anschlussfertige Komplettlösungen

Das BCU-50 kann auf Wunsch auch als anschlussfertige Komplettlösung bezogen werden. Auf Basis genauer Vorgaben konzipieren und realisieren wir hierfür individuell abgestimmte, sauber verdrahtete Schaltschränke, die präzise den vereinbarten Anforderungsprofilen entsprechen.



Weitere Informationen zu den technischen Spezifikationen des BCU-50 finden Sie im Datenblatt des Modells.



Produktedetails net-line BCU-50




Einsatzspektrum gemäß IEC 61850-3

Einsatzorte

  • Kraftwerke und Mittelspannungsstationen "G"
  • Hochspannungsschaltanlagen "H"

Signalverbindungen

  • Feldverbindungen "f"
  • Verbindungen zu Hochspannungsausrüstung "h"



Spannungs- und Schockresistent

  • Spannungsfestigkeit mit 2,5 kV AC, 3,5 kV DC & 5,0 kV
  • Stoßspannung der Klasse VW3
  • Vibrationsfestigkeit von 10 m/s² gemäß DIN EN 60068-2-6
  • Schockfestigkeit von 15 g (150 m/s²) sowie Dauerschockbelastung mit 10 g bei einer Stressimmunität von 6000 Schocks gemäß IEC 60068-2-27
  • Seismische Schwingungen bis 3,5 mm gemäß EN 60255-21-3(Messrelais und Schutzeinrichtungen) in jeder Achse



Bereitgestellte Protokolle

  • IEC 61850 l IED und Schutzgerätekopplung
  • IEC 60870-5-101 l Fernwirktechnik, Stationsleittechnik
  • IEC 60870-5-103 l Schutzgerätekopplung
  • IEC 60870-5-104 l Leitstellenkopplung TCP/IP
  • DNP3 Server l seriell/IP
  • IEC 62056-21 (ehemals IEC 1107) l Zähleranbindung
  • SML l SyM² Zähleranbindung über Ethernet
  • DSfG l Digitale Schnittstelle für Gasmessgeräte
  • Modbus RTU/TCP l master/slave
  • MPI/3964R/RK512 l Feldbus
  • SNMPv3 l Netzwerkmanagement
  • NTP-/SNTP-/DCF- Uhr Synchronisierung
  • VPN-Tunnel (IPsec IKEv1/IKEv2, OpenVPN*, GRE*)
  • Syslog-ng Server
  • LDAP- und RADIUS-Server*

* verfügbar ab series5e



Mögliche Kommunikationswege

In Kombination mit externen oder eigenen Kommunikationsbaugruppen kann eine breite Palette möglicher Kommunikationswege realisiert werden.

  • LAN Netzwerkverbindungen in Kupfer oder LWL
  • DSL und SHDSL
  • Standleitung in WT Technologie
  • 3G/4G Mobilfunk über GPRS, EDGE, HSPA/UMTS und LTE



Produktvarianten und praktisches Zubehör

Das leistungsstarke und robuste BCU-50 ist in unterschiedlichen Ausführungen erhältlich, so dass für jeden individuellen Bedarf eine maßgeschneiderte Lösung verfügbar ist. Wir bieten dieses Feldgerät in folgenden Varianten und dieses Zubehör an:

  • BCU-50: 14 Steckplätze, 224 digitale E/A*, 112 analoge E/A*, 6 LAN-Segmente*
  • BCU-50-W: wie BCU-50, mit Wandmontage (T = 165 mm)
  • Kabelabfangwanne BCU-50: Kabelzugentlastung (H + 37 mm)

* Die maximalen Werte sind nur eingeschränkt gültig, da Erweiterungen zum Teil gleiche Ressourcen verwenden.
