mcFO-ST mit mcPS-1

Um höchsten Qualitätsansprüchen gerecht zu werden, haben wir unseren Medienkonverter mcFO entwickelt. Dieses Gerät zeichnet sich wie alle Produkte durch Leistungsstärke, hohe Funktionalität, Störunempfindlichkeit und Langlebigkeit aus.

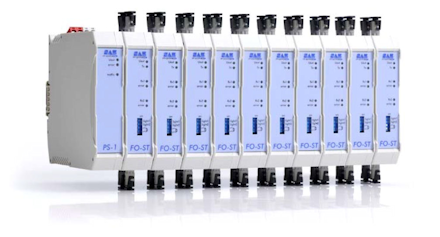

mcFO-ST mit mcPS-1

Bei dem mcFO handelt es sich um einen modularen Medienkonverter, der mehrere LWL-Signale auf einen RS-485-Bus bündelt. Dadurch entsteht ein Sternkoppler, der viele Teilnehmer über Glasfaser einbindet. Der mcFO von SAE IT-systems besteht aus bis zu zehn LWL-Modulen mit jeweils zwei LWL-Ports sowie dem Stromversorgungsmodul mcPS-1. Dieses Modul verfügt über einen integrierten RS-485-Anschluss zur Einkopplung des Übertragungsprotokolls. Es versorgt die angeschlossenen LWL-Module über Bus-Steckverbinder mit Strom. An der RS-485-Schnittstelle ist physikalisch gesehen eine Ankopplung von bis zu 30 weiteren Sternkopplergruppen möglich – so können viele Teilnehmer eingebunden werden.



Einsatzbereiche

Zu den Einsatzbereichen von Sternkopplern gehören unter anderem:

  • Umspannwerke
  • Große Trafostationen
  • Schaltanlagen
  • Gasübergabestationen
  • Überbrückungen von Ex-Zonen in industriellen Anlagen



Weitere Informationen zu den technischen Spezifikationen des Sternkopplers finden Sie im Datenblatt des Modells.



Produktedetails mcFO-ST mit mcPS-1




Sternkoppler/Medienconverter mcFO-ST

Modularer Sternkoppler/Medienconverter EIA/RS-485 auf LWL bestehend aus Stromversorgungsmodul mcPS-1 und bis zu 10 LWL-Modulen mit je 2 LWL-Ports



Stromversorgungsmodul mcPS-1

Stromversorgungsmodul 24-60 V DC ± 20 %, 20 VA; erlaubt den Betrieb mit bis zu 10 LWL-Modulen mcFO



Kommunikation

1 EIA/RS-485 Schnittstelle, galvanisierte Trennung durch LWL-Anschluss, 1200 Baud bis 64 kBaud, halbduplex



Protokolle

Bereitstellung aller seriellen Protokolle, u. a.:

  • IEC 870-5-101 (Fernwirk-, Feldleittechnik)
  • IEC 62056-21 (Zähleranbindung)
  • IEC 870-5-103 (Schutzgerätekopplung)
  • Modbus RTU Master/Slave



Der mcFO-Sternkoppler ist in verschiedenen Produktvarianten erhältlich:

  • mcFO-ST-1: LWL-Modul mit ST-Verbinder
  • mcFO-SMA: LWL-Modul mi FSMA-Verbinder
  • mcFO-SC-1: LWL-Modul mit SC-Verbinder
  • mcFO-FC-1: LWL-Modul mit FC-Verbinder



Bei jeder Medienkonverter-Variante handelt es sich um eine frei verwendbare Hardwarelösung zur Umsetzung von RS-485 auf LWL. Für den Einsatz des mcFO als Sternkoppler ist keine spezielle Software erforderlich. Zudem wird jede Bitrate akzeptiert. Eine zuverlässige Glasbrucherkennung mit automatischer Rücksetzung der Busblockade ermöglicht den störungsfreien Betrieb der verbleibenden Linien.

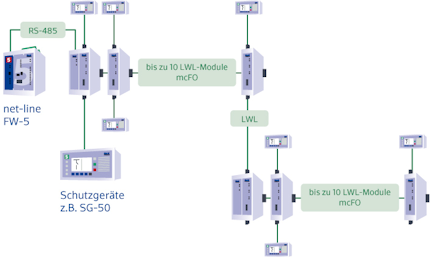

Maximaler Ausbau des Sternkopplers



Anwendungen
